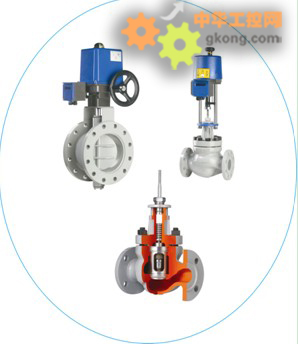

　　上海远森ZXQ98电动阀门智能定位器ZXQ98电动阀门智能手操定位器（以下简称为定位器）能与电位器或标准电流反馈的电动执行器配套对各种阀门进行精确定位操作，显示直观，操作方便。广泛用于冶金、石化、建材、机械、水泥、制药、食品、酿酒、造纸等行业电动阀门的精确控制。

　　■ 独特的TOYI输入信号滤波算法，有效滤除数百倍于正常输入信号范围的尖峰

　　● 输入：标准电流/电压：4~20m A/1~5ADC（其它输入信号可定制），输入阻抗250Ω

　　①上电状态 ②小设定开度 ③设定开度 ④定位精度 ⑤信号输入异常动作或屏蔽

　　①执行器量程零位②执行器量程满位③输入信号零点、满度④输出信号零点、满度

　　◆弱电信号线KΩ执行器反馈电位器。如：1、2、3、分别接电动执行器内的反馈电位器的三个端子，其中2接电位器的滑臂，1接执行器开动作时与滑臂之间电阻不断减小一端，3则接另一端；

　　◆端子5、7：为弱电信号线mA输入信号，用于仪表自动控制执行器全闭至全开，其中5接正，7接负

　　◆端子9、10：仪表电源，接交流220V，使用隔离电源或净化电源，而避免与执行器使用同一电源（采用变压器，接仪表电源的次级绕组悬空不接地）。

　　◆端子11、12、13：内接两个继电器，容量为AC250V，3A，12、13分别与与执行器的开、闭端子相接，继电器触点均处于常开状态，由于端子用于控制电动执行器的开闭，其负载通常为感性负载，在开关断开时会产生很高的感生电压，干扰仪表工作，故应接上适当的电阻与电乐鱼股份有限公司容串联吸收保护电路。 端子11与执行器的公共端（COM）分别接电源的L、N。

　　◆端子5、16：为弱电信号线mA执行器位置信号，有光电隔离，其中15接正，16接负。

　　仪表出厂时输入信号按4~20mA标准电流信号标定，参照仪表的接线端子图连接好仪表与电动执行器的接线后，需对执行器的零点和满位进行标定，才能保证仪表正常工作。仪表的自动标定功能可以方便地对执行器标定。

　　参照仪表接线端子连接好电动执行器和电源连线，合理的仪表布线可以使仪表的工作更为可靠，为减少电机干扰，应将电动执行器的电机控制线和反馈信号线分开走线；仪表的弱电信号线应尽量短些，若必须使用较长的连线时，应采用屏蔽信号线，外屏蔽与控制柜外壳妥善接地。
