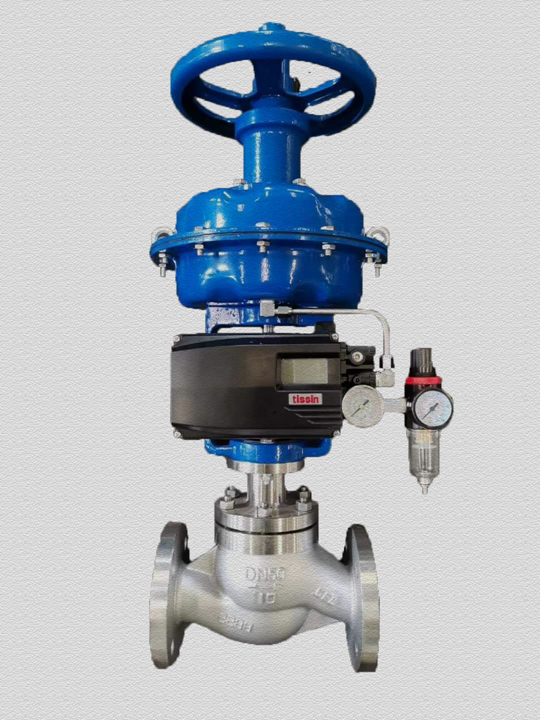

　　阀 门 定 位 器 原 理 与 调 节 第一章 气动阀门定位器 气动阀门定位器的原理图如下： （气关阀正作用） 气动阀门定位器实物图如下： 气动阀门定位器是按力平衡原理设计工作的， 其工作原理方框见上图所示， 它是按力平衡原理设 计和工作的。 如图上图所示当通入波纹管的信号压力增加时，使杠杆 2绕支点转动，档板靠近喷嘴，喷嘴 背压经放大器放大后， 送入薄膜执行机构气室， 使阀杆向下移动，并带动反馈杆（摆杆）绕支点转动， 连接在同一轴上的反馈凸轮（偏心凸轮）也跟着作逆时针方向转动，通过滚轮使杠杆 1绕支点转动， 并将反馈弹簧拉伸、弹簧对杠杆2的拉力与信号压力作用在波纹管上的力达到力矩平衡时仪表达到平 衡状态。此时，一定的信号压力就与一定的阀门位置相对应。 以上作用方式为正作用， 若要改变作用方式，只要 将凸轮翻转，A向变成B向等，即可。 所谓正作用定位器，就是信号压力增加，输出压力亦增加；所谓反作用定位器，就是信号压力增 加，输出压力则减少。要改变正反作用，Fisher的阀只需要把里面的调节盘拨到另一侧即可。 一台正作用执行机构只要装上反作用定位器，就能实现反作用执行机构的动作；相反，一台 反作用执行机构只要装上反作用定位器，就能实现正作用执行机构的动作。 至于气开阀，由于是在膜盒下面通气，需要将如图中的凸轮反转。 第二章 电气阀门定位器 由于现在DCS在现场使用越来越多， 很多控制器都是使用了中控系统的控制器， 所以中控到现场 的都是4-20mA的电信号，到现场又需要阀动作的比较快。 虽然阀门定位器由最初的气 /气阀门定位器、电/气阀门定位器发展到现在的数字阀门定位器、区域总 线阀门定位器，但它们的基本原理和主要功能都没有大的改变。 定位器中基本自控元件介绍 --电/气转换器原理 随着仪表技术的发展，气动仪表领域已逐步被电动仪表和计算机控制所占领，现在只有在一些特殊的场合 还在使用气动仪表，作为仪表中的阀门附件“定位器”也由原来的气动阀门（ P/P ）定位器逐步由电/气 （E/P）阀门定位器所代替。 SAMSON111型电/气转换器为那么在电/气阀门定位器中输入的电信号是如何转换成气信号的呢？我们以 例介绍一下它的工作原理 （见图 SAMSON111型电/气转换器为 71 C-1.」1p.图 1 Fu nction Diagram of 6111 71 C- 1. 」1 p. 图 1 Fu nction Diagram of 6111 ￡3 rm nn 讷JI HI I 电 UAJSdtT C? f 七t spi i n：] Diapira-grTi Pc idri Lg-n 2 OUTFIT 怒 ?] 5UI■卩一Y 9 [kJnn上 Loan Zenri 口d 1.15I TJEni hnbw ImedimiiizTl fvB-skz?- C1 ic 20 mA a閱? 「 Mjryrr tl L [ Permanent r.aznrl C1 T -甘in「为 itpr fnot ir 7日$11幻 fo 2C it% 映旳— [ni「rryon-J 旳 2匚 rrA] I Fk^per pJ-3^ r4c jz 旧 图 1A Type 4763 气动功率放大器（8）在设计时；选用合适的弹簧力（8.2 ），使当输入信号为 0 mA时保持输岀PA在100mbar, 这样输出的压力通过恒节流孔（ 8.4 ）使喷嘴（7）内有一定的背压。 当输入的信号增加时；通电的线）的磁力线，产生向上的力-挡板（ 6）靠近喷 嘴（7）使背压（PK）增加-膜片（8.3 打开阀芯（8.5 ）-输岀PAf。 当输入信号减少时；挡板（6）离开喷嘴（7）t背压（PK）减少t输岀压力（PA作用下膜片（8.3 阀芯（8.5 ）关死t输岀压力通过阀芯（ 8.5 ）释放。 当PA同PK平衡时输岀压力保持不变；这时电信号在线）中产生的力也同背压（PK取得平衡。 这样输入的电信号就转换成气信号了。 定位器的组成 以SAMSON勺4763电/气阀门定位器（图 1A）为例，定位器主要组成部分见图 2。 4 561 6 3 21 M 13 10,2 7 图2 1.反馈杆（1） 2.反馈弹簧（6） 3.反馈风箱（7） 4.气动功率放大器（7下部）5.电/气转换器（21） 定位器工作原理 1.模拟定位器 我们还是以SAMS
